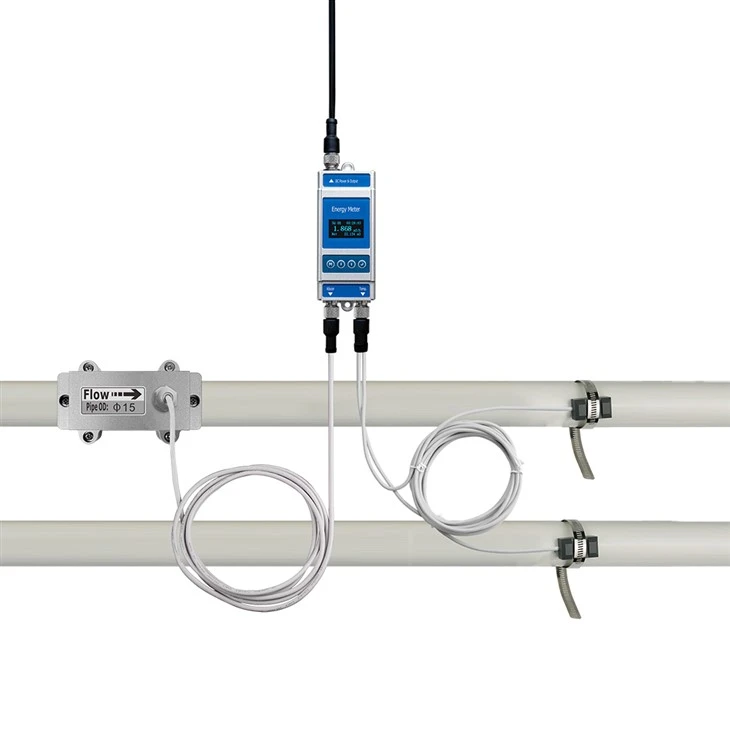

Hongnuo (shenyang) General Machinery Co., Ltd. er en af de mest pålidelige producenter og leverandører af ultralydsspænde på vandflowmåler i Kina. Velkommen til at købe højkvalitets ultralyds vandflowmålerklemme på til konkurrencedygtig pris fra vores fabrik. Vi accepterer også tilpassede bestillinger.
Parameteroversigt
| Parameter | Værdi |
|---|---|
| Rørstørrelse | DN6-DN100 |
| Målenøjagtighed | ±2.0% |
| Flowhastighedsområde | 0.1-5.0 m/s |
| Målemedium | Vand, rent vand og rene væsker |
| Produktion | 4-20mA |
| Strømforsyning | 24VDC |
| Beskyttelsesvurdering | IP54 / IP65 |
For flere parametre henvises til specifikationerne.
Typiske anvendelsestilfælde
- Eftermontering af eksisterende væskerørledninger med mulighed for flowmåling
- Overvågning af cirkulationsvand i industrielle kølesystemer
- Verifikation af strømningsforhold i vandbehandlingsskinner
- Understøttelse af idriftsættelse af udstyr og procesvalidering
- Måling af flow i kemikalieoverførsels- og doseringslinjer
- Sporing af brugsvandsforbrug i produktionsfaciliteter
- Integrering af flowovervågning i OEM-udstyr
- Midlertidig flowtest under vedligeholdelse og fejlfinding
Hvorfor vælge HNF00-C?
- Tilføj flowmåling uden at ændre eksisterende rørføring
- Minimer installationstid og projektomkostninger
- Ideel til udstyrsopgraderinger og eftermonteringsapplikationer
- Reducer produktionsafbrydelser under implementering
- Velegnet til metal- og plastrørledninger
- Nem at flytte, når målepunkter ændres
- Nyttig til idriftsættelse, diagnostik og langtidsovervågning.-
- Ingen bevægelige dele inde i strømningsvejen
Populære tags: ultralyds vandflowmålerklemme på, Kina ultralydsvandflowmålerklemme på producenter, leverandører, fabrik
| Specifikationer for HNF00-C Clamp-On Ultrasonic Flowmeter | |
| Specifikke parametre | Værdi / Beskrivelse |
| Måleprincip | Ultralydstransittidsforskelmetode: Under måleprocessen er to piezoelektriske (PZT) krystaller inde i sensoren placeret i nedstrøms- og opstrømspositioner for skiftevis at sende og modtage ultralydssignaler. Ultralydsbølgerne trænger ind i rørvæggen i en vis vinkel og forplanter sig ind i væsken. Væskens strømning påvirker udbredelsen af ultralydsbølger, hvilket bevirker, at transmissionstiden for ultralydsbølger i modstrømsretningen altid er større end i nedstrømsretningen. Gennem præcis analyse af tidsforskellen i transmission i disse to retninger, og baseret på dets proportionale forhold med væskestrømmens hastighed, kan sensoren hurtigt og præcist beregne væskens volumetriske strømningshastighed. |
| Nominel diameterområde | DN6-DN100 (OD9.53-OD110) |
| Befugtede dele Materiale | Metalskal, ikke-kontaktmateriale |
| Tilslutningsmetode | Alt-i-et eksternt kort, strammet med skruer mellem det øverste og nederste kort og hovedenheden |
| Maksimal målefejl | +/-2.0%(0.3m/s-5.0m/s) |
| Måleområde | 0.01-130 m³/h |
| Maksimalt procestryk | intet pres |
| Mellem temperaturområde | -10 grader til -50 grader |
| Omgivende temperaturområde | -10 grader til -50 grader |
| Senderhusmateriale | Metalrør: Rustfrit stålrør, Kulstofstålrør, Kobberrør Plastrør: PVDF, PPH, PVC, CPVC, PDA, PU, PPR, HDPE |
| Display/Betjening | Øjeblikkelig strømningshastighed, øjeblikkelig hastighed, nettoakkumuleret mængde, enkelt-akkumuleret mængde, daglige, månedlige og årlige akkumulerede mængder Understøtter valget af metriske og imperiale enheder, m³/h, LPM, GPM, LPH, med fabriksstandardenheden m³/h |
| Indgange | |
| Udgange | 4-20mA Relæudgang MODBUS RTU RS485 |
| Strømforsyning | 24VDC @ 3W med indbygget- CR1220 knapcellebatteri |
| Certifikat | CE ISO 9001 ISO14001 |
| Funktionel sikkerhed | Funktionel sikkerhed følger IEC 61508-standarden, hvilket tillader dens anvendelse i sikkerhedsapplikationer som foreskrevet af IEC 61511-standarden. |
